Certificate of Analysis (CoA) Batubara Uji Laboratorium

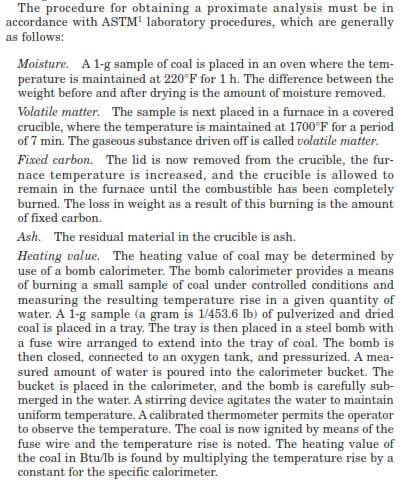

Certificate of Analysis (CoA) adalah sertifikat hasil uji analisis spesimen di laboratorium. Untuk CoA batubara terdapat beberapa komponen yang diuji seperti yang dikuti pada Handbook Steam Plant Operation (Woodruff et al, 2000) sebagai berikut:

Moisture (Kandungan Air)-(ASTM D3173)

Tahap uji di laboratorium adalah sampel sebanyak 1 gram ditaruh di oven pada temperatur 220 ^oF = 105 ^oC selama 1 jam. Perbedaan berat sebelum dan sesudah dibandingkan dan itu menunjukkan kandungan air. Diambil suhu 105 ^oC karena air akan teruapkan pada temparatur 100 ^oC namun karena thermocouple mengukur bagian luar wadah atau sistem saja bukan langsung ke bahan yang di-oven maka diberi space 5 ^oC untuk toleransi. Terdapat 2 jenis moisture yaitu: (i) surface (moisture pada permukaan batubara); (ii) inherent (moisture pada rongga kapiler batubara)

Volatile Matter (Unsur Mudah Menguap)-(ASTM D3175)

Tahap uji di laboratorium adalah sampel diatas dilanjutkan ditempatkan di furnace dan ditutup rapat dengan penkondisian temperatur 1700 ^oF = 927 ^oC (mirip dengan pembakaran sebenarnya di boiler PLTU). Gas yang terdeteksi keluar disebut volatile matter. Ini menandakan batubara mudah terbakar.

Fixed Carbon (Bahan yang Terbakar)-(ASTM D3172)

Tahap uji di laboratorium adalah melanjutkan lagi sampel diatas namun dengan pengkondisian furnace dibiarkan terbuka kemudian temperatur dinaikkan sehingga sampel sisa yang tertinggal adalah abu. Selisih berat merupakan kandungan fixed carbon (yang terbakar saja). Fixed Carbon = bobot batubara-(bobot moisture+volatile matter+ash). Komposisi umum carbon sebagai berikut: lignite (C₇₀H₅O₂₅), subbituminous (C₇₅H₅O₂₀), bituminous (C₈₀H₅O₁₅) dan anthracite (C₉₄H₃O₃)

The Hardgrove Grindability Index (HGI)-(ASTM D409)

Pengukuran secara empiris yang berhubungan dengan mudah tidaknya batubara untuk dihancurkan. Semakin tinggi menandakan batubara lunak mudah dihancurkan

Ash Content (Sisa Pembakaran)-(ASTM D3174, ASTM D3682)

Residu material sisa pembakaran di furnace meliputi: SiO₂, Al₂O₃, TiO₂, Fe₂O₃, CaO, MgO, Na₂O, K₂O

Total Sulfur (ASTM D2492)

Jumlah kandungan sulfate sulfur, pyritic sulfur dan organic sulfur di batubara. Pyritic sulfur adalah indikator potensial dari coal yang bisa menyebabkan abrasif

Ash Fusion Temperature (AFT-ASTM D1857)

Temperatur dimana bentuk cone ter-deformasi ke specific shape karena pengaruh oxidazing-reducing. Temperatur ini selaras dengan karakteristik ash melting, dimana bisa digunakan untuk mengklasifikasikan slagging potential. Teknik yang digunakan adalah batubara dibakar dibawah temperatur oksidasi yaitu 799-899 ^oC sehingga menghasilkan abu dan abu kemudian ditekan pada sebuah cetakan untuk membentuk triagular pyramid (cone) kemudian dipanaskan pelan-pelan sehingga cone mengalami pelunakan sehingga berubah bentuk lebih spesifik seperti berikut:

Terdapat urutan ash melting yaitu: (1) original cone dengan ukuran tinggi 19 mm dan lebar dasar 6.35 mm; (2) IT (initial deformation) adalah cone mulai melunak; (3) ST (softening temperature) adalah cone telah ter-deformasi menjadi spherical (tinggi cone=lebar dasar cone), pada titik ini softening temperature=fusion temperature; (4) HT (hemispherical temperature) adalah cone melebur membentuk bulatan dimana tinggi cone = 1/2 lebar dasar cone); (5) FT (fluid temperature) adalah cone telah meleleh sepenuhnya (max tinggi 1.59 mm)

Abrasiveness Index

Tingkat abarasif dari batubara, dimana memiliki pengaruh terhadap life-time crusher. Tingkat abrasif ini selaras dengan tingkat kandungan quartz/silica. Teknik yang bisa dilakukan adalah dengan mencuci batubara ke larutan asam kemudian menggunakan mikroskop untuk dilakukan pengamatan setiap 1000 partikel terhitung.

Coke (Kokas)

Ketika batubara dipanaskan maka materi ringan akan mudah menguap sedangkan materi berat akan mengalami hydrocarbon crack yang membebaskan gas, tar dan residu carbon. Sisa carbon yang berisi ash dan sulfur dipanggil kokas (coke)

Slagging & Fouling Factor

Keduanya adalah endapan/deposit yang mengganggu proses transfer panas, dimana: (i) slagging/scaling adalah deposit yang bersifat sangat keras dan treatment minimalisir menggunakan chemical. Umumnya terdapat pada area yang langsung bersentuhan dengan radiasi api/panas sehingga ketika kena panas maka semakin lama deposit mengeras seperti kristal; (ii) fouling adalah deposit lunak yang terbentuk karena lapisan suspended solid/ash yang tipis terus-menerus dan umumnya terletak pada area yang tidak bersentuhan langsung dengan api/panas sehingga tidak sampai mengkristal. Treatment minimalisir bisa menggunakan scrapper dan water jet compressor. Berikut formula yang bisa digunakan untuk analisa kemungkinan proses terjadinya slagging & fouling:

Heating value diukur menggunakan bomb calorimeter yaitu peralatan yang terdiri dari bomb (untuk membakar) dan calorimeter (rangkaian komponen untuk mengukur kalori). Langkah kerja sebagai berikut:

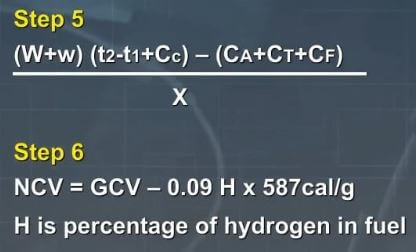

1 gram sampel yang sudah dihancurkan dan dikeringkan ditempatkan di-tray dari bomb. Tray kemudian ditaruh di steel bomb yang dilengkapi fuse wire (aliran listrik) untuk membakar. Bomb kemudian ditutup, dihubungkan dengan oxygen tank dan ditekan sehingga sampel terbakar. Disisi luar bomb diberi water sehingga panas yang dihasilkan dari pembakaran sampel di bomb diserap oleh water, diberi juga stirrer untuk meratakan panas pada semua area water. Kenaikan suhu di water diukur menggunakan thermometer. Kemudian dilakukan perhitungan seperti rumus dibawah ini.

Analisis batubara dikategorikan menjadi 2 jenis yaitu:

Proximate Analysis (ASTM D3172)

Pengujian batubara meliputi: volatile matter, fixed carbon dan ash content. Lebih gampangnya memahami adalah pengujian batubara secara umum yang tidak spesifik

Ultimate Analysis (ASTM D3176)

Pengujian batubara meliputi: carbon (C), hydrogen (H), nitrogen (N) dan sulfur (S). Lebih gampangnya adalah pengujian batubara secara spesifik sampai level unsur

Heating Value (ASTM D2015)

Maksimum energi teoritis bahan bakar yang tersedia untuk memproduksi steam. Gross calorific value ini berasal dari batubara yang diukur menggunakan adiabatic bomb calorimeter. Pengukuran kalori batubara mengacu pada prinsip stoikiometri seperti reaksi pembakaran hydorcarbon berikut:

C_xH_y + O₂ ---> CO₂ + H₂O

H₂O bisa dalam 2 fase yaitu liquid (cair) dan gas (uap) dan berdasarkan perbedaan tersebut terdapat 2 heating value yaitu:

1. Higher Heating Value (HHV) adalah energi yang dikeluarkan dari pembakaran unit bahan bakar dengan produknya adalah ash, gas (CO₂, SO₂, N₂dan liquid water). Lebih mudahnya adalah panas dari proses pembakaran pada volume konstan sehingga semua kandungan air ter-kondensasi dalam bentuk cair (H₂O cair). Ketika H₂O ter-kondensasi dari uap ke cair maka akan melepas kalor sehingga menambah kalori batubara. Mengapa nilai high heating value (HHV) lebih tinggi daripada LHV?? karena heating yang terhitung pada batubara adalah gabungan antara batubara sendiri dengan kalor laten pengembunan air (H₂O dari uap menjadi cair) ---> HHV = kalori batubara + kalor latent pengembunan H₂O.

2. Low Heating Value (LHV)-(ASTM D407) adalah panas dari proses pembakaran pada volume konstan sehingga semua kandungan air terbentuk menjadi uap (H₂O uap).

Basis pengukuran heating value batubara terbagi menjadi 4 yaitu:

As Received Basis (AR), sampel batubara yang diterima oleh laboratorium sebelum ada proses pengeringan sehingga nilai kalor adalah apa adanya di lapangan. Umumnya basis inilah yang digunakan untuk menghitung efisiensi boiler metode heat-loss
Air Dried Basis (ADB), sampel batubara yang sudah dilakukan pengringan sehingga tidak mengandung SURFACE moisture lagi
Dry Basis (DB), sampel batubara yang tidak mengandung SURFACE + INHERENT moisture (teoritis)
Dry Ash Free Basis (DAFB), sampel batubara yang murni terbebas dari moisture content & ash content, hanya terdapat volatile matter & fixed carbon.

Contoh CoA batubara:

Kutip Artikel ini sebagai Referensi (Citation):

Feriyanto, Y.E. (2020). Certificate of Analysis (CoA) Batubara Uji Laboratorium, Best Practice Experience in Power Plant. www.caesarvery.com. Surabaya

Referensi:

[1] Woodruff, E.,Lammers, H., dan Lammers, T. (2000). Steam Plant Operation. Eighth Edition Handbook

[2] Feriyanto, Y. E. (2015). Klasifikasi Batubara Berdasarkan Kalori Menurut ASTM, Best Practice Experience in Power Plant. Surabaya

[3] Feriyanto, Y. E. (2018). Proses Treatment Batubara di PLTU, Best Practice Experience in Power Plant. Surabaya
